Vai trò và ứng dụng của AHU trong hệ thống HVAC

AHU là gì?

AHU (viết tắt là Air Handling Unit) là một thiết bị trao đổi nhiệt và xử lý nhiệt ẩm, tạo độ sạch cho không khí thường được dùng trong hệ thống HVAC.

Ứng dụng:

  • Dùng phổ biến trong không gian điều hòa lớn như trung tâm thương mại, trung tâm hội nghị, khách sạn 5 sao, nhà thi đấu trong nhà, cao ốc văn phòng…

  • Sử dụng trong các dự án phòng sạch yêu cầu cao về xử lý không khí như phòng mổ/ thí nghiệm bệnh viện, phòng sản xuất thiết bị chính xác hoặc thực phẩm trong các nhà máy…

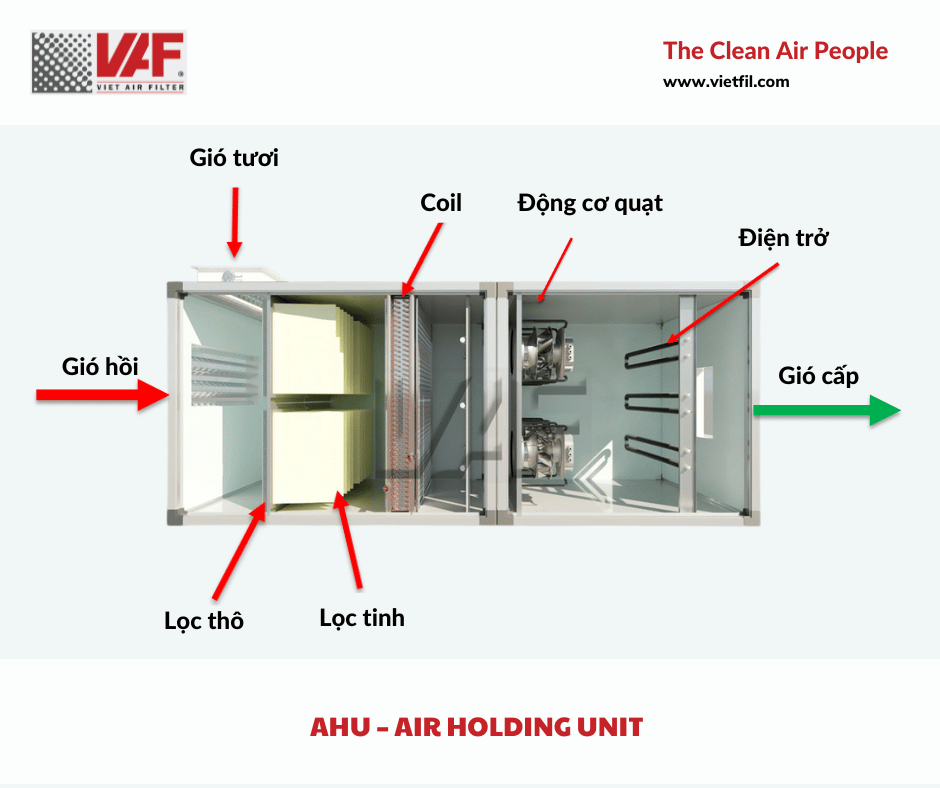

AHU – Air Holding Unit

Nguyên lý hoạt động của AHU

Tùy theo nhu cầu sử dụng, AHU hoạt động với chức năng chính làm lạnh / sưởi cùng với các chức năng khác như khử ẩm, lọc khí sạch bằng lọc HEPA, …

  • AHU cấp gió lạnh đến các phòng cần điều hòa không khí qua miệng gió cấp và hồi gió về AHU qua miệng gió hồi và hòa trộn gió tươi tại hộp hòa trộn.

  • Gió tươi trước khi vào AHU được lọc qua bộ phận tiền lọc , thường là lọc thô và lọc tinh, đối với trường hợp cần chất lượng không khí sạch, dùng thêm lọc HEPA


Nguyên lý hoạt động của AHU

Tùy từng các công trình cụ thể, AHU có các module với thông số kỹ thuật phù hợp với công trình, tuy nhiên AHU có các thành phần cơ bản nhất:

  • Quạt gió

  • Bộ gia nhiệt

  • Dàn lạnh

  • Bộ lọc khí

  • Vỏ bảo vệ


Cấu tạo của AHU

Các thông số kỹ thuật chọn AHU khi thiết kế hệ thống HVAC để gia tăng chất lượng không khí trong AHU

  • Total Capacity: kW

  • Sensible Capacity: kW

  • Supply Air Volume: l/s

  • Coil Entering Air Temperature (DB-WB): oC

  • Coil Leaving Air Temperature (DB-WB): oC

  • Fresh Air Volume: l/s

  • Fresh Air (DB-WB): oC

  • External Static Pressure: Pa

  • Cooling/Heating Water Flow: l/s

  • On-Off Coil Water Temp: oC

  • Main Filter Type: Panel/Bag/Hepa Filter

  • Supply Fan Power: kW

Ngoài ra, chọn bộ lọc khí chất lượng và phù hợp với công suất thiết kế có ảnh hưởng quan trọng đến chất lượng không khí sạch cấp cho phòng.

Cùng tìm hiểu thêm các sản phẩm lọc khí của VAF™️ - VIET AIR FILTER
